UTILIZAÇÃO: Condutor com características de não propagação e autoextinção do fogo. Recomendado para instalações de luz e força de prédios residenciais. comerciais e industriais
LIVRE DE METAIS PESADOS

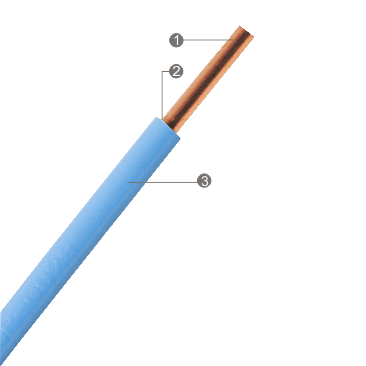

CONSTRUÇÃO
Condutor sólido de cobre nu. têmpera mole. encordoamento classe 1.
Isolação de PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila. com características especiais para não propagação e auto extinção do fogo.
Isolação de PVC/A 70ºC - composto termoplástico extrudado à base de policloreto de vinila. com características especiais para não propagação e autoextinção do fogo: Possui características para propiciar bom acabamento e facilitar o deslizamento dos fios pelos eletrodutos.
MÉTODOS DE INSTALAÇÃO RECOMENDADOS
Ver tabela 1.
NORMA APLICÁVEL
NBR NM 247 - 3.
DESIGNAÇÃO DA NORMA
247 NM 01 - C1 BWF - B.
TEMPERATURA MÁXIMA DO CONDUTOR
70°C em regime permanente;
100°C em regime de sobrecarga;
160°C em regime de curto-circuito.
DETALHAMENTO DOS MÉTODOS DE INSTALAÇÃO
A1 - Parede termicamente isolante.
A2 - Condutores isolados de seção cicular.
B1 - Condutores isolados embutido em alvenaria.
G – Condutores nus ou isolados sobre isoladores.
B1 - Condutores isolados em percurso horizontal e vertical.
B1 – Condutores isolados em canaleta embutida no piso.
B2 - Condutores isolados em espaço de construção.
OUTRAS INFORMAÇÕES
|
Tabela de acondicionamento |
||||
|---|---|---|---|---|
|
Seção nominal (mm²) |
Carretel (m) |
Rolo (m) |
Metragem Mínima para Lance Único (m) |
Encartelado |
|
1.5 |
1400 |
100 |
- |
15 e 25 |
|
2.5 |
1000 |
100 |
- |
15 e 25 |
|
4 |
750 |
100 |
- |
15 e 25 |
|
6 |
600 |
100 |
- |
15 e 25 |
|
10 |
500 |
100 |
5 |
15 e 25 |
|
16 |
- |
100 |
5 |
- |
(*) Dados sujeitos a alterações sem aviso prévio
|
Dados construtivos |
|||||
|---|---|---|---|---|---|
|
Seção Nominal (mm²) |
Classe de encordoamento |
Diâmetro nominal do condutor (mm) |
Espessura nominal da isolação (mm) |
Diâmetro externo nominal (mm) |
Massa líquida aproximada (kg/km) |
|
1.5 |
1 |
1.36 |
0.7 |
2.76 |
21 |
|
2.5 |
1 |
1.75 |
0.8 |
3.35 |
33 |
|
4 |
1 |
2.23 |
0.8 |
3.83 |
47 |
|
6 |
1 |
2.74 |
0.8 |
4.34 |
67 |
|
10 |
1 |
3.54 |
1.0 |
5.54 |
111 |
|
16 |
1 |
4.48 |
1.0 |
6.48 |
163 |
(*) Dados sujeitos a alterações sem aviso prévio
